简介

“物理实验台：简单串联电路搭建师”是一款基于Web的交互式电路仿真工具，专为物理学科中的电学入门教学设计。它以HTML5实现，支持用户通过拖拽元件、连接导线来构建串联电路，实时计算电压、电流等参数，并通过动态效果（如灯泡发光、电流动画）直观展示电路工作原理。工具聚焦基本电路规律（如欧姆定律），适合零基础学习者快速掌握核心概念。

主要功能

以下是核心功能的学科价值解析：

1. 1. 元件库与拖拽搭建
• • 提供电池（内阻可调）、灯泡（额定电压设置）、电阻、开关、电压表/电流表
• • 教学意义：建立实物元件与符号的关联，深化对元器件特性的理解（如灯泡电阻与发光关系）。
2. 2. 动态连线系统
• • 点击连接点自动生成导线，可视化路径
• • 教学意义：直观理解“回路闭合”必要条件（断路检测）和短路危险场景。
3. 3. 实时参数仿真
• • 测试电路后计算总电压、电流、功率及等效电阻
• • 教学意义：验证串联电路公式（），数据驱动理论理解。
4. 4. 交互式反馈机制
• • 通电时灯泡发光动画、导线电流流动效果
• • 教学意义：动态展示能量转换（电能→光能），强化电流方向概念。
5. 5. 错误诊断系统
• • 自动检测短路、开路或缺电源等错误，标记异常元件
• • 教学意义：培养学生问题排查能力，理解安全操作规范。
6. 6. 参数自定义功能
• • 双击元件修改电压、电阻值（如设置不同灯泡额定电压研究烧毁风险）
• • 教学意义：探究变量影响（如电阻变化对电流的影响），支持控制变量法实验设计。

适用场景

工具适用于物理教学的 电学启蒙和实验辅助：

• • 课堂演示：教师实时演示串联电路原理（如开关闭合对电流的控制）。
• • 虚拟实验室：替代实物器材短缺场景（居家学习/课堂小组活动）。
• • 探究式学习：学生自主设计实验（例如："探究电池电压对灯泡亮度的影响"）。
• • 概念巩固：用于课后练习（完成"闭合回路点亮灯泡"任务）。
• • 安全教学：模拟短路风险（避免真实实验危险），培养安全意识。

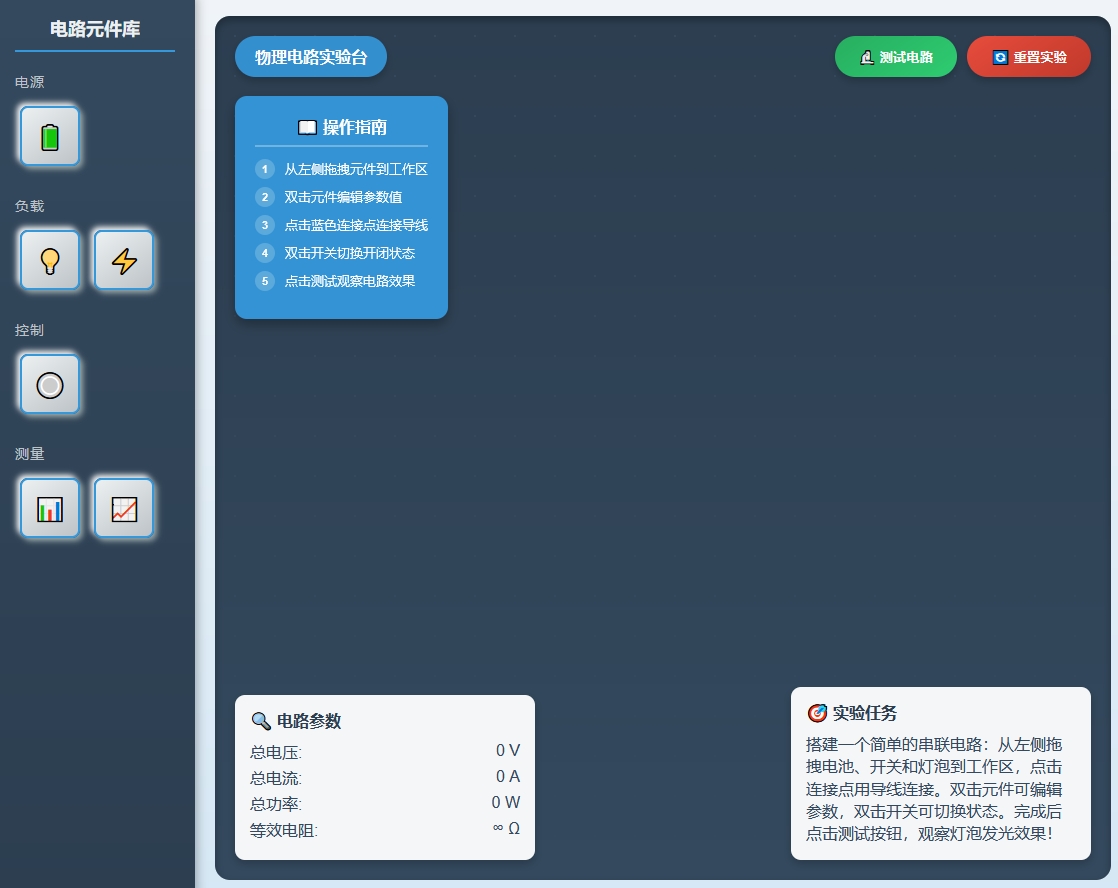

使用说明

目标用户：教师指导学生操作，或学生自主探索（建议年龄 12+）
1️⃣ 拖放元件

• • 从左侧面板拖拽电池/灯泡等元件至工作区，自动吸附网格定位。

2️⃣ 连接电路

• • 点击元件边缘蓝色连接点（◆标记），再点击目标元件连接点生成导线。
• • 导线自动调整为最短路径（支持90°旋转）。

3️⃣ 参数编辑（探究关键！）

• • 双击元件打开编辑窗口：
• • 可修改电池电压（如1.5V→3V）、灯泡电阻（如5Ω→10Ω）
• • 开关：双击切换开/闭状态（闭合状态为绿色）。

4️⃣ 测试电路

• • 点击顶部 🔬测试电路 按钮
• • 成功时：灯泡发光（🌟动画），导线闪烁电流效果
• • 失败时：元件变红提示错误原因（如“短路危险！”）。

5️⃣ 数据记录与重置

• • 底部面板实时显示电路参数（电流/电压值）
• • 点击 🔄重置实验 清空工作区重启任务。

💡 教学提示：结合新课标“串联电路”知识点，通过挑战任务（如“用最少元件让灯泡最亮”）深化规律认知。
